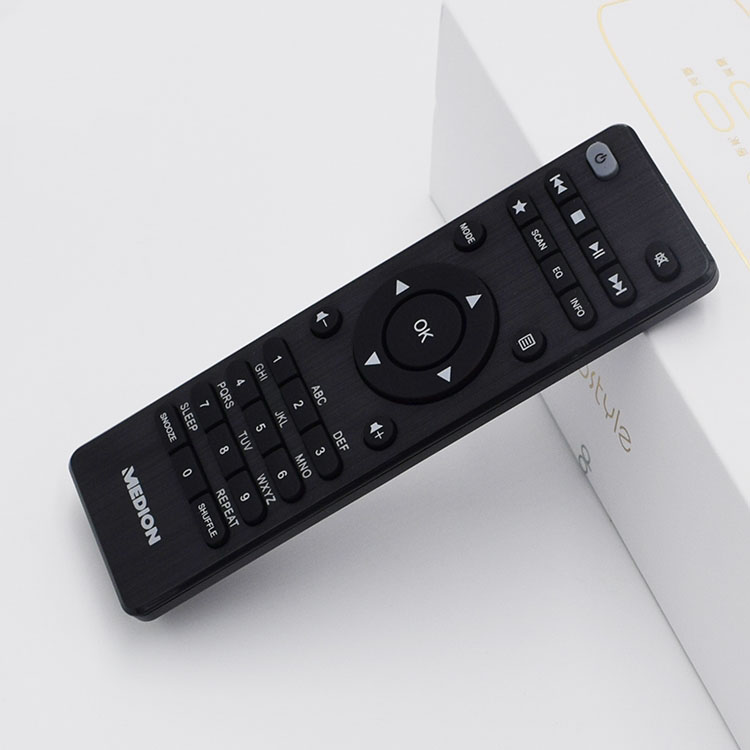

IR రిమోట్ కంట్రోల్

రిమోట్ కంట్రోలర్ ఇన్‌ఫ్రారెడ్ రిసీవింగ్ మరియు ట్రాన్స్‌మిటింగ్ సర్క్యూట్, సిగ్నల్ కండిషనింగ్ సర్క్యూట్, సెంట్రల్ కంట్రోలర్ 8031, ప్రోగ్రామ్ మరియు డేటా మెమరీ, కీబోర్డ్ మరియు స్టేటస్ ఇండికేషన్ సర్క్యూట్‌తో కూడి ఉంటుంది.

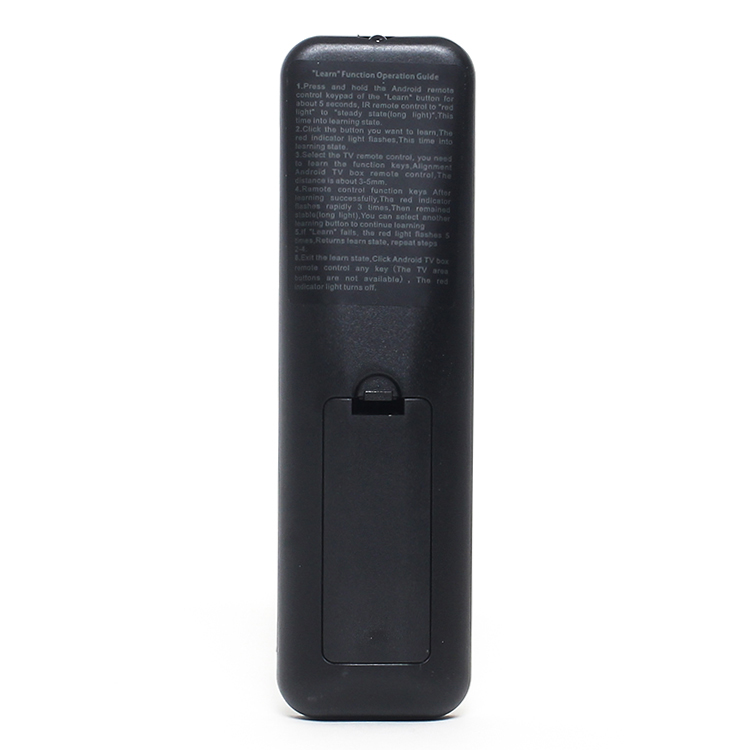

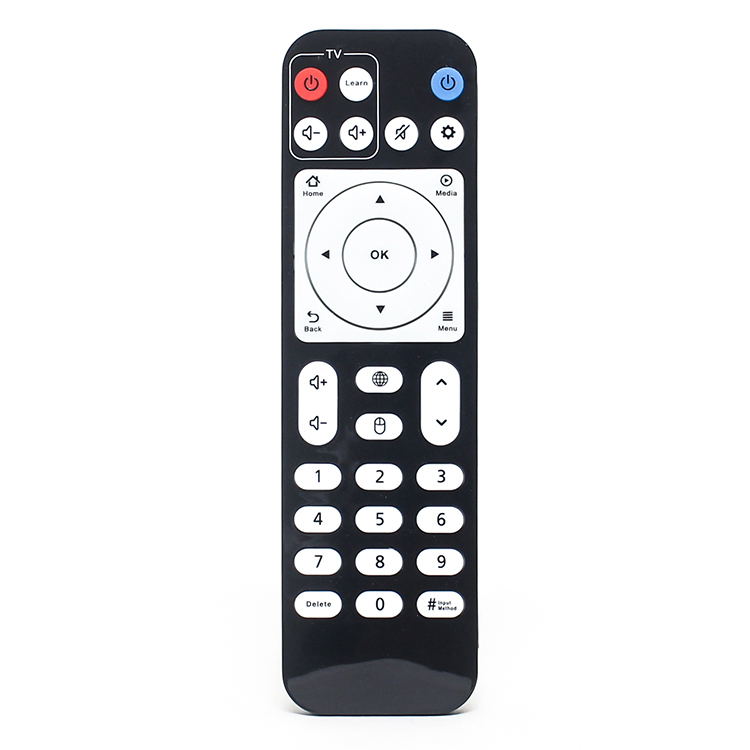

రిమోట్ కంట్రోల్‌లో రెండు రాష్ట్రాలు ఉన్నాయి: లెర్నింగ్ స్టేట్ మరియు కంట్రోల్ స్టేట్.రిమోట్ కంట్రోల్ నేర్చుకునే స్థితిలో ఉన్నప్పుడు, వినియోగదారు కంట్రోల్ కీని నొక్కిన ప్రతిసారీ, ఇన్‌ఫ్రారెడ్ రిసీవింగ్ సర్క్యూట్ బాహ్య పరారుణ సిగ్నల్‌ను స్వీకరించడం ప్రారంభిస్తుంది మరియు అదే సమయంలో దానిని ఎలక్ట్రికల్ సిగ్నల్‌గా మారుస్తుంది, ఆపై గుర్తింపు, ఆకృతి, యాంప్లిఫికేషన్, ఆపై CPU దానిని క్రమం తప్పకుండా శాంపిల్ చేస్తుంది.ప్రతి నమూనా పాయింట్ యొక్క బైనరీ డేటా పరికరం యొక్క తదుపరి నియంత్రణ కోసం ఒక యూనిట్‌గా 8 బిట్‌లతో నియమించబడిన నిల్వ యూనిట్‌లో నిల్వ చేయబడుతుంది.రిమోట్ కంట్రోల్ నియంత్రణ స్థితిలో ఉన్నప్పుడు, వినియోగదారు కంట్రోల్ కీని నొక్కిన ప్రతిసారీ, CPU నియమించబడిన స్టోరేజ్ యూనిట్ నుండి బైనరీ డేటా శ్రేణిని రీడ్ చేస్తుంది మరియు సీరియల్‌గా అవుట్‌పుట్ చేస్తుంది (బిట్‌లు మరియు బిట్‌ల మధ్య సమయ విరామం సమయ విరామానికి సమానం నమూనా సమయంలో ) సిగ్నల్ హోల్డింగ్ సర్క్యూట్‌కు, అదే సమయంలో, మాడ్యులేషన్ సర్క్యూట్ సిగ్నల్ మాడ్యులేషన్‌ను నిర్వహిస్తుంది.మాడ్యులేషన్ సిగ్నల్ విస్తరించిన తర్వాత, ఇది ఇన్‌ఫ్రారెడ్ ఎమిటింగ్ డయోడ్ ద్వారా విడుదల చేయబడుతుంది, తద్వారా కీకి సంబంధించిన పరికరం ఫంక్షన్ యొక్క నియంత్రణను గ్రహించవచ్చు.
